光伏系統易受雷擊、電網波動等因素影響，作為光伏直流側專用浪涌保護器，該產品精準貼合光伏直流系統運行特性，各項技術
參數均符合國內外相關標準，具備可靠的防雷防護性能與便捷的安裝使用體驗，可適配不同電壓等級的使用需求，為光伏設備提供
穩定、長效的防雷保護，高效解決光伏系統防雷痛點。
1. 防護性能可靠：
作為專業光伏防雷器，產品采用高能量電阻片，標稱放電電流可達20kA，放電電流高達40kA，響應時間僅25ns，可快速響應并
有效抑制過流、過電壓，精準防范雷電沖擊，大幅降低光伏設備損壞風險，切實保障光伏系統穩定運行。
2. 標準合規有保障：
產品嚴格符合中國GB/T18802.31-2016、歐洲EN 50539-11:2012及IEC61643-31:2018標準，已獲得CE認證，產品質量符合
行業規范要求，使用更具安全性與可靠性。
3. 適配范圍廣泛：
作為光伏直流專用SPD，產品持續運行電壓覆蓋600VDC-2000VDC，提供U型、Y型兩種結構可選，可精準適配不同規格光伏直
流系統、分布式光伏項目的防雷防護需求，兼顧屋頂光伏、小型分布式光伏等多種應用場景。
4. 運維便捷高效：
產品配備遙信通信功能，支持常開、常閉兩種遙信裝置，可實現設備運行狀態的遠程監控，同時內置熱熔斷脫扣裝置，便于工作
人員及時發現并處理設備異常，降低運維成本。
5. 安裝靈活便捷：
產品支持35mm標準軌道安裝，采用螺釘端子連接方式，端子可適配6-25mm2電纜，安裝操作簡單便捷，能夠靈活適配多種安
裝場景，提升施工效率。
1. 結構設計合理：
作為適配光伏系統的專用防雷器，產品提供U型、Y型兩種結構選擇，不同結構對應不同尺寸規格，可根據光伏系統的安裝空
間、接線需求靈活選用，適配性強，契合光伏直流側SPD安裝規范。
2. 材質安全耐用：
產品外殼采用PBT/PA環保材質，阻燃等級達到UL94VO標準，具備優良的阻燃性能，防護等級為IP20，可有效防塵，能夠在復
雜環境下保障設備穩定、安全運行，延長設備使用壽命。
3. 電氣性能穩定：
產品額定短路電流為500A，電源持續工作電流僅0.2mA，采用并聯連接方式，不會影響光伏系統的正常運行，運行損耗低，保
障光伏系統發電效率。
4. 環境適應性強：
產品工作溫度范圍覆蓋-40℃~+70℃，可從容適應不同地區的氣候環境，工作相對濕度為5%-95%、大氣壓力為
70kPa~106kPa，適配戶外、室內等多種安裝場景，實用性強。
5. 配套防護完善：
產品推薦搭配LT-SSD40 SPD專用后備保護器，可形成光伏系統雙重防雷防護體系，進一步提升光伏直流側防雷安全性，有效降
低設備故障概率，契合光伏SPD選型的規范要求。
1. 太陽能電池板端：
安裝于太陽能電池板輸出端，作為光伏前端核心防雷保護設備，可直接防護電池板免受雷擊及電網波動產生的過流、過電壓損
害，有效延長電池板使用壽命，精準適配光伏組件防雷需求。
2. 電池板與控制器連接處：
安裝于兩者之間，可有效攔截電能傳輸過程中的浪涌電流和過電壓，保護控制器免受沖擊，控制器控制功能穩定可靠。
3. 控制器與逆變器之間：
作為光伏系統核心節點的防雷防護設備，重點保護逆變器免受浪涌損害，保障逆變器正常實現電能轉換，減少發電損耗，是光伏
逆變器專用防雷器的優選搭配產品。
4. 光伏直流供電端：
安裝于各類光伏直流供電設備前端，可為直流供電設備提供、高效的防雷防護，避免浪涌導致設備停機或損壞，保障光伏系統連
續穩定運行。
5. 分布式光伏系統：
適配中小型分布式光伏項目、屋頂光伏系統，可根據項目電壓等級、安裝空間等實際需求，選用對應規格的產品，提供浪涌防雷
防護，是分布式光伏項目防雷的核心關鍵設備。
G | SP | 9 | - | C | 40 | PV | N |
↓ | ↓ | ↓ | ↓ | ↓ | ↓ | ↓ | |
(1) | (2) | (3) | (4) | (5) | (6) | (7) |
(1).企業代號
(2).浪涌保護裝置
(3).9：中端款；10：高端款
(4).防護登記：C/D:T2；BC:T1+T2
(5).T2款：顯示放電電流；T1+T2：顯示為沖擊電流
(6).PV：光伏直流款；無：交流款
(7).歐洲專用：N：L+N；E：PE+N；D：N+PE
持續運行電壓 | Ucpv | 600VDC | 1000VDC | 1500VDC | 2000VDC |
標稱放電電流(T2) | In | 20kA | 20kA | 20kA | 20kA |
放電電流 | Imax | 40kA | 40 kA | 40kA | 40 kA |
電壓保護水平 | Up | 3.0 kV | 3.5 kV | 5.5kV | 6.5kV |
額定短路電流 | Iscpv | 500A | |||
電源的持續工作電流 | 0.2 mA | ||||
連接方式 | 并聯 | ||||
響應時間 | tA | 25ns | |||
SPD專用后備保護器 | 推薦 | LT-SSD40 | |||
遙信通信 | 有 | ||||
遙信裝置 | 11.14常開，11.12常閉 | ||||
遙信額定電流 | 220V/0.5A | ||||
相關脫扣裝置 | |||||
熱熔斷 | 內置脫扣裝置 | ||||
機械特性 | |||||
螺釘端子連接 | 6-25mm2 | ||||
端子螺絲扭矩 | 2.5 Nm | ||||
電纜截面積建議 | ≥10mm2 | ||||
插線長度 | 15mm | ||||
軌道安裝 | 35mm(EN60715) | ||||
防護等級 | IP20 | ||||
外殼材料 | PBT/PA | ||||
阻燃等級 | UL94VO | ||||
工作溫度 | -40℃~+70℃ | ||||
工作相對濕度 | 5%-95% | ||||
工作大氣壓力 | 70kPa～106kPa | ||||

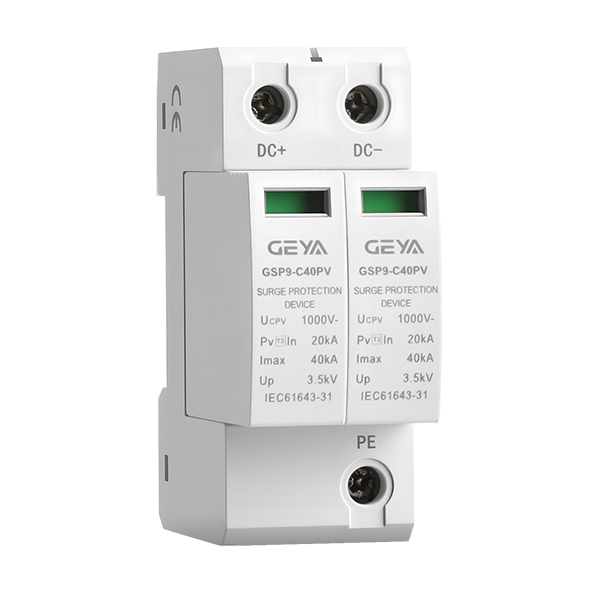

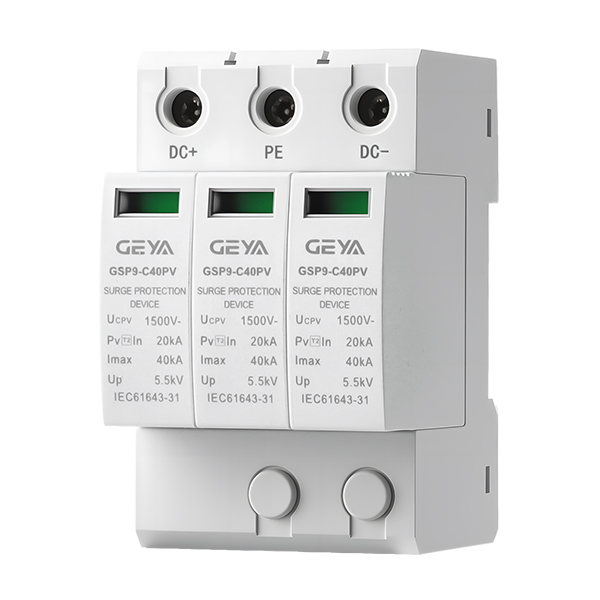

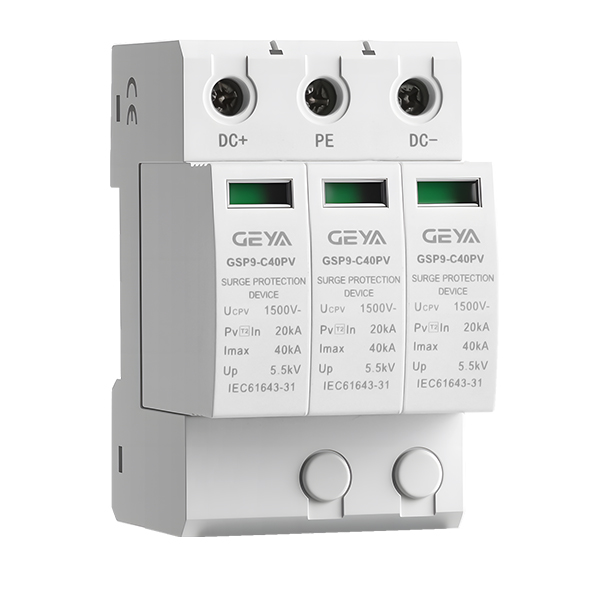

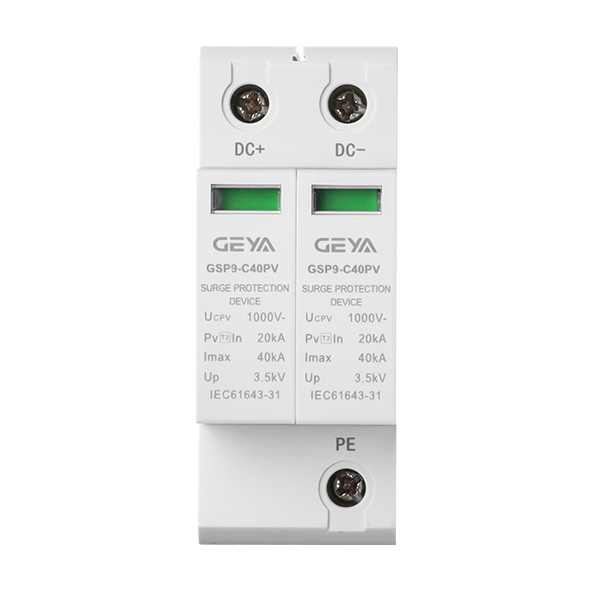

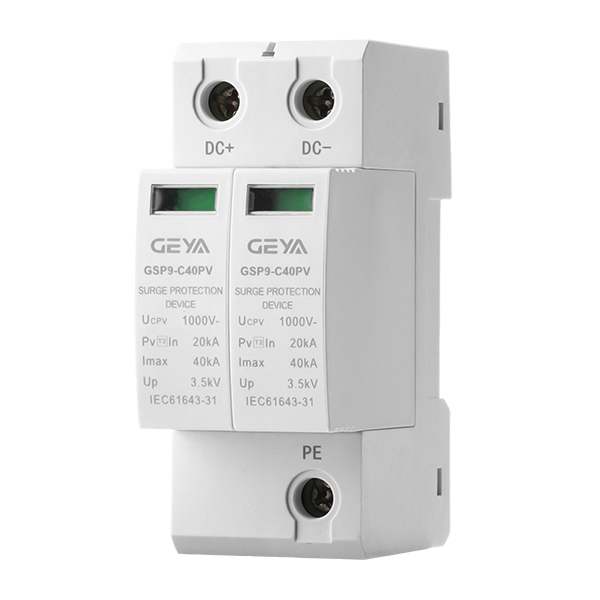

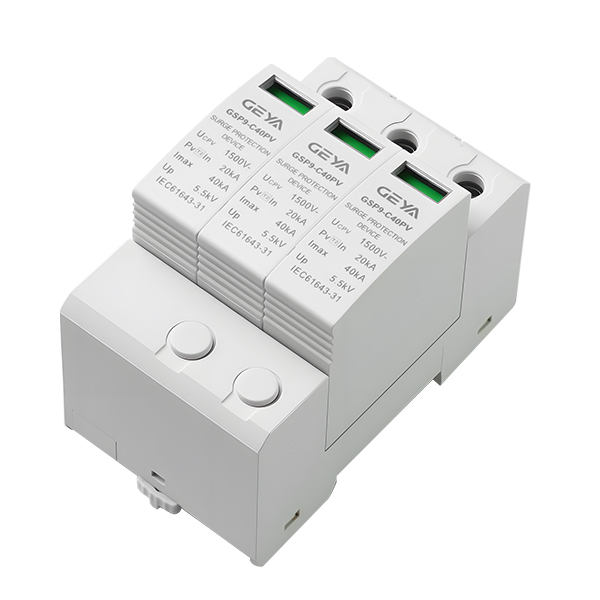

結構 | Type U | Y型 |
600V 尺寸 | 36×83×67,36×90×67 | 54×83×67,54×90×67 |
1000V 尺寸 | 36×83×67,36×90×67 | 54×83×67,54×90×67 |
1500V 2000V尺寸 | / | 54×90×67,81×90×67 |
