GYBW1系列光伏并網箱

產品介紹：GYBW1系列光伏并網箱是一款適配中小型分布式光伏系統的60KW戶外防水光伏并網配電柜，主要安裝于光伏逆變器與公共電網之間，是光伏發電并網環節的重要樞紐設備。整機搭載全套專業電氣保護組件，采用防水防銹不銹鋼材質，具備電網自適應啟停能力，可有效保障60KW戶用及小型工商業光伏并網系統安全、穩定、合規運行。

價格：

促銷：


一、為什么選擇GYBW1系列光伏并網箱？

在分布式光伏并網工程中，GYBW1系列光伏并網箱是60KW分布式光伏并網項目的常用配套設備，也是適配性優良的380V低壓光伏

并網設備。產品硬件配置規范扎實，戶外防護性能良好，集成光伏防孤島、電網過壓欠壓、防雷防護、系統過流保護等多項核心功

能，可適配各類低壓分布式光伏并網場景，改善電網波動、雷擊、電路過載等常見并網問題，兼顧設備運行安全性、系統穩定性與

戶外環境適配性，適用于中小型光伏電站并網配套使用。

1. 配置專業適配性強：

作為標準化光伏并網開關柜，設備甄選光伏專用重合閘斷路器、工業級浪涌保護器等專業電氣元件，搭配合規隔離閘刀與7孔接

地排，契合低壓分布式光伏并網電氣運行標準，能夠滿足中小型光伏系統啟停控制與安全防護的使用需求，適配60KW光伏并網場景

的運行工況。

2. 戶外防護性能出色：

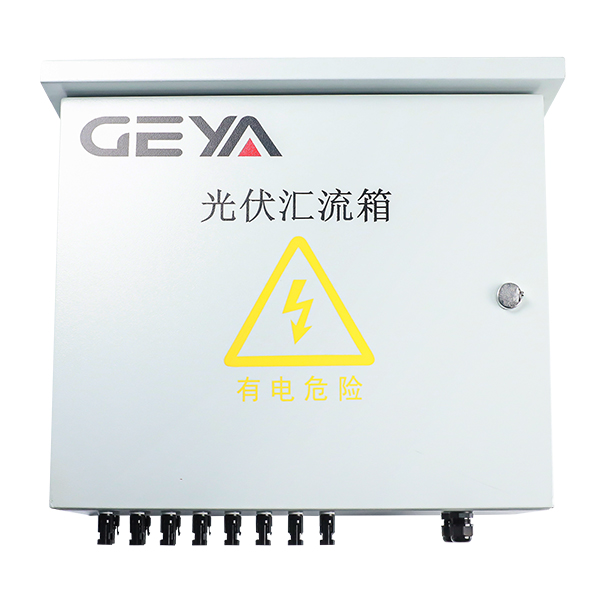

設備采用500*600*180規格304不銹鋼箱體，屬于行業通用的戶外防水光伏配電箱，具備良好的防水、防銹、耐腐蝕及抗老化性

能，可長期適應露天屋面、戶外墻體等復雜安裝工況，有效降低戶外設備損耗概率，延長光伏并網整套配套設備的使用周期。

3. 多重安全防護：

設備搭載成熟的光伏防孤島保護機制，同時整合電網過壓、電網低壓、系統過流、輸入端防雷等多重防護功能，可全天候監測電

網運行狀態，在電網異常時自動分閘防護，電網恢復正常后自動合閘并網，有效保護光伏逆變器及整套光伏發電系統，降低并網運

行的安全風險。

4. 結構規范運維便捷：

設備配置標準化隔離閘刀與7孔接地排，整體電氣布局規整合理，接地防護安全可靠，日常設備檢修、故障排查與后期維護操作

簡便，可有效降低光伏電站后期運維的時間與成本投入。

二、GYBW1系列光伏并網箱的特點

1. 智能啟停運行穩定：

這款智能光伏并網箱搭載成熟的智能并網控制程序，具備失壓合閘、失壓跳閘自適應運行能力，可實時采集監測電網運行數據，

自動完成光伏并網啟停作業，無需人工值守操作，有效提升中小型光伏電站的自動化運行水平與整體運行穩定性。

2. 防雷抗擾能力優異：

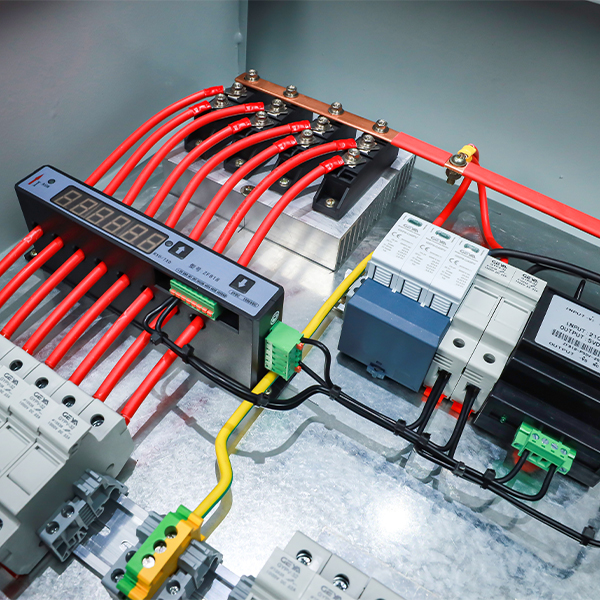

設備內置GSP9-C40 40KA 4P浪涌保護器，適配戶外光伏電站的防雷防護需求，可有效抵御戶外雷擊電壓沖擊與電網電磁干擾，改

善戶外光伏并網設備易受雷擊損壞的問題，保障雷雨惡劣天氣下光伏系統平穩運行。

3. 電氣保護穩定可靠：

設備搭配125A光伏專用重合閘斷路器與63A交流微型斷路器，貼合60KW光伏并網系統的電路負荷標準，可快速響應過流、短路、

漏電等各類電路故障，及時執行斷電保護操作，規避光伏并網電路運行隱患，保障整套光伏電路長期平穩運行。

4.材質堅固適配戶外：

整機采用高品質304不銹鋼箱體，具備良好的防水防塵、防銹耐腐蝕特性，對戶外復雜環境的適配性較好，可長期保持穩定的運

行狀態，滿足戶外光伏并網長期使用需求。

5. 標準化合規設計：

整機電氣元件搭配科學合理，配套專用隔離與接地防護配件，契合分布式光伏并網安全設計規范，可滿足光伏并網項目的合規驗

收標準，并網運行安全性與規范性良好。

三、GYBW1系列光伏并網箱的應用

1. 家用屋頂分布式光伏并網場景：

GYBW1光伏并網箱是適配性良好的家用太陽能光伏并網配電箱，適配農村自建房、城市洋房屋頂60KW以內戶用光伏并網需求，適

配家庭光伏自發自用、余電上網的主流運行模式，可有效防護家用光伏組件、逆變器與入戶電網，改善戶用光伏并網跳閘、電網異

常損壞設備等常見問題，契合民用低壓光伏并網驗收標準。

2. 小型工商業屋頂光伏并網場景：

產品廣泛適配廠房、商鋪、辦公樓、倉庫等中小型工商業380V低壓光伏并網項目，適配60KW功率等級的工商業屋頂光伏系統，可

滿足工商業光伏自發自用、余電并網、節能降碳的使用需求，契合工商業分布式光伏并網安全驗收規范，適用于小型合同能源管理

光伏項目落地應用。

3. 惡劣戶外工況光伏并網場景：

依托304不銹鋼材質優良的防水防腐特性，設備可適配高濕多雨戶外光伏并網場景，能夠耐受露天屋面、戶外墻體、城郊無遮擋

區域的風沙、雷雨、晝夜溫差大等復雜工況，改善普通光伏配電箱戶外易生銹、進水、短路的使用痛點，適配各類露天光伏系統長

期并網運行。

4. 中小型新能源光伏配套工程場景：

該款60KW光伏并網箱適配各類中小型新能源工程，可應用于小型農光互補光伏項目、簡易光伏車棚并網、村級光伏扶貧電站、小

型地面分布式光伏電站等場景。作為標準化并網設備，可平穩銜接逆變器與公共電網，實現電能合規并網與系統智能防護，適配各

類分布式光伏配套工程的落地使用。

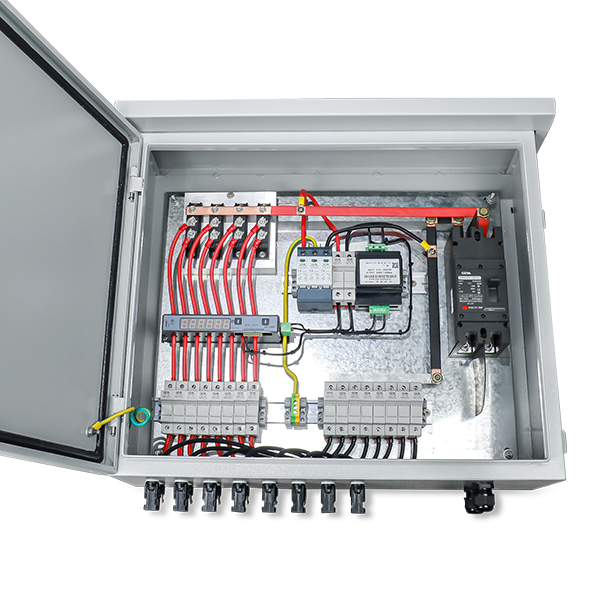

四、GYBW1系列光伏并網箱的配置表-60KW光伏并網箱

序號	元件名稱	型號規格
1	光伏專用重合閘型斷路器	SHMM1LE/Z 125A
2	交流微型斷路器	GYM9 4P 63A
3	浪涌	GSP9-C40 40KA 4P
4	外殼	500600180
5	隔離閘刀	HD11F-100/48
6	接地排	7孔接地排
